پوشش ETFE سقف باغ ماهان – ایران مال

 ایران مال یکی از بزرگترین مراکز خرید در حال ساخت در دنیا است. شرکت سازه های پارچه ای دیبا طراحی، مهندسی، ساخت، نصب و اجرای سازه فلزی و پوشش سقف ای‌تی‌اف‌ای (ETFE) باغ ماهان (باغ ایرانی) ایران مال را بر عهده داشته است. ETFE یک پوشش غشایی چند لایه مدرن است که مابین لایه‌ها هوا تحت فشار دمیده می‌شود و به صورت بالشتک‌هایی از هوا پایدار می‌شود. پروژه باغ ماهان ایران مال اولین پروژه ETFE اجرا شده در ایران است.

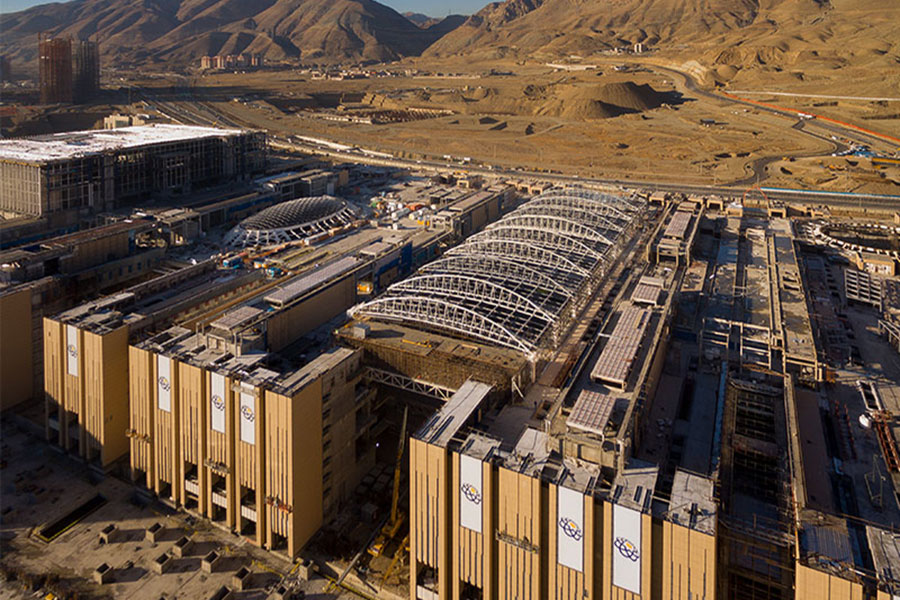

این سقف عرضی معادل ۵۰ متر و طول ۱۸۰ متر دارد. برای پوشش این سقف از متریال نوین ETFE استفاده شده است. مزیت عمده ETFE، سبکی و شفاف بودن و عمر بالای این پوشش غشایی است.


باغ ماهان بازار بزرگ ایران مال

ایران مال، با مساحت ۱،۴۰۰،۰۰۰ مترمربع، واقع در غرب تهران شامل کاربری‌های متفاوتی از جمله تجاری، خدماتی و تفریحی است. باغ ماهان به عنوان قلب پروژه و از زیباترین بخش‌های بازار بزرگ ایران (ایران مال) است. این فضا با الهام گرفتن از باغ ماهان کرمان، در قسمت مرکزی ساختمان بازار بزرگ ایران، واقع شده است. باغ ایرانی با ابعاد ۵۱ * ۱۷۶ متر در طبقات پارکینگ اول تا تجاری دوم ادامه یافته است و سقف آن در بام آزاد بنا، قرار گرفته و در نهایت با تکنولوژی پیشرفته پوشش‌های غشایی (ETFE) پوشش داده شده است. جریان آبی که بی وقفه در راستای شمالی- جنوبی این فضا جاری است، تجربیات بصری به یاد ماندنی را برای بازدیدکنندگان ایجاد می کند. با توجه به کاشت طیف گوناگونی از گیاهان در این فضا، می توان با هوای پاک و مطبوع؛ پذیرای بازدیدکنندگان بود.


 شاخصه های برتر پروژه سقف باغ ماهان ایران مال

استفاده از تکنولوژی جدید ETFE

بهینه سازی مصرف انرژی

دوست دار محیط زیست

 ایمنی بیشتر از سایر مصالح و عملکرد عالی در برابر زلزله

کارآفرینی

سازگار با شرایط اقلیمی ایران


ETFE پوشش

فویل‌های ETFE بالشتک‌های پرشده از هوایی است که از ۲ تا ۵ لایه پلیمر ترکیبی اتیلن، به نام تترا فلورو اتیلین تشکیل شده اند. فویل ای تی اف ای که از طریق فرآیند اکستروژن به شکل فیلمهای نازکی درآمده، توسط یک قاب آلومینیومی نگه داشته می شود که به اسکلت ساختمان متصل است. این سازه غشایی مشبک سبک و شفاف، تنها تنش کششی را تحمل می کند و وزن پوسته خارجی و سیستم باربر سازه را به حداقل ممکن می رساند.

 ای تی اف ای را متریال آینده می دانند. این پوشش مناسب سقف‌های گلخانه‌های بزرگ، سقف و پوشش استخرها، سالن های ورزشی و موارد مشابه است. در بزرگترین گلخانه جهان، باغ عدن انگلستان و ورزشگاه آلیانز آرنا از این پوشش استفاده شده است.

    سقف ETFE باغ ایرانی ایران مال


مزایای ای تی اف ای

عایق حرارتی فوق العاده

دوست دار محیط زیست

بازدهی انرژی بالا

قابل بازیافت

عبور نور و امواج فرابنفش

مقاومت شیمیایی بالا

ایمنی

سایه اندازی فعال

 بار مرده سیار کمتر

تسهیل کننده تهویه طبیعی

قابلیت پوشش دهانه‌های بزرگ در شکل‌های مختلف

دوام فوق العاده

عدم تاثیر پذیری از آلودگی جوی

طول عمر بیشتر از۳۰ سال

سازگاری در دماهای بالا و پایین


سایر فعالیت‌های گروه دیبا در پروژه بازار بزرگ ایران

مهندسی، طراحی جزییات و ساخت و نصب سازه فولادی و نصب پوشش آلومینیومی نمای داخلی نمایشگاه خودرو ایران مال

اجرای سازه‌های کابلی پنل‌های چوبی سقف باغ کتاب  (West Garden) ایران مال

مهندسی ترافیک و آنالیز پارکینگ ایران مال

سایبان تراس نمایشگاه ایران مال

اجرای سازه روشنایی مارال اطراف دریاچه موزیکال بازار بزرگ ایران

طراحی رستوران R۴ ایران مال

مکان

تهران، اتوبان شهید خرازی غرب به شرق، نرسیده به خروجی دریاچه چیتگر

تاریخ

۱۳۹۶

مساحت

۸۵۰۰ مترمربع

نوع پارچه

ETFE
